Presse d'enrobage

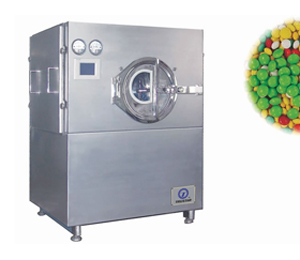

Usage de la presse d'enrobage haute efficience série TGB
La presse d'enrobage haute efficience est utilisée pour enrobée d'un film organique, film hydrosoluble, film à libération lente et contrôlée, film sucré et autres, les comprimés variés, pilules et bonbons dans l'industrie pharmaceutique, alimentaire, des sucreries, etc. Notre turbine d'enrobage est conforme GMP et est très compacte. Elle procure une haute efficience, basse consommation énergétique et est facile à nettoyer et utiliser. C'est l'équipement d'enrobage idéal. Nous pouvons résoudre vos problèmes d'enrobage et vous fournir des matériaux d'enrobage. Nous fournissons également une presse d'enrobage non perforée.
Principe de fonctionnement
Les comprimés à enrober de film se déplacent continuellement dans un mouvement orbital au sein du tambour rotatif hermétique, sous l'action du plateau guide. Durant ce mouvement, l'enrobage est automatiquement pulvérisé, en concordance avec les processus et paramètres artisanaux. En même temps, de l'air chaud est appliqué sous pression négative et passe à travers les comprimés pour ressortir via les couches inférieures de ces derniers. L'enrobage pulvérisé sur la surface des comprimés sèche rapidement et uniformément, formant un film solide et lisse sur la surface des comprimés.
Caractéristiques
Toutes les opérations de la presse d'enrobage série TGB-E, y compris le contrôle de température de l'air chaud et l'ajustement de la vitesse du tambour sont contrôlés par PLC Siemens et l'écran tactile couleur
Sous l'action d'agitation du plateau guide, les comprimés dévalent de manière fluide et s'échangent fréquemment, ce qui évite qu'ils tombent depuis une haute position et n'entrent en collision. Cela résout le problème de comprimés cassés et de bords ébréchés, et améliore le taux de produits qualifiés. Le plateau guide en forme de flèche évite que le matériel d'enrobage ne s'y attache, permettant de sauver du matériel d'enrobage et d'améliorer sa qualité
La presse d'enrobage haute efficience utilise une pompe péristaltique, pour éviter des tuyaux de retour. Le radian de giration du rouleau varie en même temps que la pression change. Le matériel d'enrobage et le volume de pulvérisation sont automatiquement équilibrés, stabilisant les effets de l'atomisation, simplifiant le système de pulvérisation, évitant que les pistolets de pulvérisation ne soient engorgés, et sauvant ainsi du matériel d'enrobage. Le nettoyage est simple et il n'y pas d'angles morts.
Le pistolet pulvérisateur breveté est spécialement dessiné et traité pour la machine d'enrobage afin de réaliser une atomisation uniforme et couvrir une large zone de pulvérisation. La tête de pulvérisation universelle ajustable n'a pas de limite de dosage. Le mécanisme de lavage du pistolet pulvérisateur évite qu'il s'encrasse et permet au processus d'enrobage de fonctionner continuellement, réduisant le délai d'enrobage et sauvant sur les matériaux d'enrobage
La presse d'enrobage haute efficience est équipée de la fonction d'impression des données de production et d'un système CIP avancé
Spécifications techniques principales
Modèles | TGB-10E | TGB-40E | TGB-75E | TGB-150E | TGB-350E |
Capacité (kg/lot) | 10 | 40 | 75 | 150 | 350 |
Diamètre du tambour d'enrobage (mm) | 610 | 850 | 950 | 1200 | 1580 |
Profondeur du tambour d'enrobage (mm) | 450 | 640 | 720 | 960 | 1220 |
Diamètre d'ouverture du tambour d'enrobage (mm) | 280 | 380 | 380 | 580 | 580 |
Rotation du tambour d'enrobage (rpm) | 6 - 30 | 4-23 | 4-19 | 2-15 | 2-11 |
Puissance du moteur principal (Kw) | 0.55 | 0.75 | 1.1 | 2.2 | 4 |
Puissance du moteur à air chaud (Kw) | 0.55 | 1.1 | 1.1 | 1.1 | 3.0 |
Puissance du moteur d'échappement (Kw) | 3.0 | 3.0 | 3.0 | 5.5 | 7.5 |
Moteur de pompe péristaltique (Kw) | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 |
Volume du réservoir de mixage (L)/max. (L) | 10/14 | 40/55 | 40/55 | 60/100 | 100/135 |
Capacité du moteur de ventilateur (m³/h) | 500-800 | 1000-1500 | 1000-1500 | 1300-2500 | 3500-4000 |
Quantité de pistolets de pulvérisation | 1 | 2 | 2 | 3 | 4 |
Poids de la machine principale (kg) | 350 | 500 | 650 | 750 | 1500 |
Poids de l'armoire à air chaud (kg) | 200 | 300 | 300 | 350 | 500 |
Poids de l'armoire d'échappement (kg) | 300 | 400 | 400 | 450 | 700 |
En tant qu'entreprise high-tech spécialisée dans la recherche et le développement, la production et la commercialisation de presse d'enrobage haute efficience, nous sommes dévoués à offrir à nos clients en Chine et à l'étranger des produits de haute qualité et des services attentifs. Notre but est de répondre aux divers besoins de chaque consommateur. Si vous êtes intéressés par n'importe lequel de nos produits ci-dessus, n'hésitez pas à nous contacter pour plus de détails.
